Durometro Multiple Durezas Rockwell,Brinell,Vickers GL-GH100D





Barra Desvanecida negro a Blando de 1 pixel

Números de Catálogo: GL-GH100D
Descripción General: Medidores de Dureza - Durometros - La serie GH100 incluye el Modelo GH100D, GH100C, GH100DL y GH100D + 15, que reúne varias condiciones de medición, para obtener información detallada, consulte los archivos apéndice.











La serie Modelo GH100 medidor de dureza portátil puede medir directamente los diferentes tipos de valores en dureza incluyendo (HRC, HRB, HRA), Leeb (HL), Brinell (HB), Vickers (HV) y Shaw (HS). de acuerdo con las normas internacionales, también puede cumplir con el "Medidor de dureza Leeb técnico en condiciones ZBN7l 010-90" y el "Metal en el método de prueba de dureza GB / T 17394-1998" normas de dureza Leeb JB/ T9378-2001 que son emitidos por el Ministerio de Maquinaria Industrial, Nacional de Calidad y Supervisión Técnica.

Con un diseño de bajo consumo y alto rendimiento de las baterías Li que puede lograr ultra-larga espera el trabajo a tiempo tiene más compacto y diseño flexible aumenta la flexibilidad del usuario.




CARACTERÍSTICAS
Horizontal Bar Dots
  Caja de metal. Pantalla OLED para un mejor uso en cualquier entorno
  Con micro puerto de comunicación USB.
  La memoria de gran capacidad puede almacenar 48 ~ 350 grupos (tiempos promedio impacto 32 ~ 1) de información incluyendo el valor individual medido, valor medio, la fecha de la prueba, la dirección del impacto, los tiempos de impacto, materiales y la escala de dureza, etc.
  Conversión a fuerza de tensión (U.T.S).
  Función de calibración del software
  Batería Li de alto rendimiento con circuito de carga que proporciona tiempo de trabajo extra-largo y tiempo de autoapagado. Señala la capacidad restante y acutal de la batería.
  El PC software esta equipado para satisfacer las demandas más altas en garantía de calidad, actividades y manejo.






ESPECIFICACIONES TÉCNICAS
Horizontal Bar Dots
  Rango de medición: 170 ~ 960 HLD. Información detallada en los archivos Apéndice.
  Dirección de medición: 360 °;
  Escala de Dureza: NS, HRC, HRB, HRA, HV, HB, HS;
  Pantalla: LCD de matriz de puntos de 128 × 32 puntos;
  Almacenamiento de datos: máximo 350 grupos, relativos al impacto 32 veces ~ 1
  Alimentación en fuente de carga: 5VDC, 220VAC
  Batería: 3.7V, Li (120mah)
  Temperatura de uso: 0 ~ 40 ℃;
  Temperatura de almacenamiento: -25 ~ 70 ℃;
  Puerto de comunicación: Mini USB

MODELO GH100D / C/ DL/ D+15
Escala de Dureza HL, HRC, HRB, HRA, HV, HB, HS
Rango de Medición Ver los archivos Apéndice
Reloj Datos y tiempo real
Autoapagado 5 minutos despues de no operar.
Interfaz de datos USB
Energía Batería recargable Li 3.7V
Memoria 48 ~ 350 grupo (tiempos de impacto: 32 ~ 1)
Datos den Pantalla Revisión de datos por orden o selección
Pantalla Pantalla brillante 128 x 32 OLED
Tiempo de trabajo continuo 12 horas aproximadamente
Tiempo de carga 1.5 ~ 2 horas
Dimensiones totales 146 × 30 × 25 mm
Peso 110g



ENTREGA

  No. Artículo Cantidad
Entrega Estándar
1 Unidad Principal 20.0 ~ 68.4
2 Anillo pequeño de soporte 20.4 ~ 67.1
3 Cepillo de limpieza 19.6 ~ 62.4
4 Bloque de prueba de alta valor
5 Cargador
6 Cable de comunicación
Accesorios
Opcionales
7 Software
8 Otro tipo de anillos para soporte
9 Bloque de prueba para valor HLD alto, medio y bajo



RANGO DE MEDICIÓN PARA DIFERENTES DISPOSITIVOS:

Material
Escalas para prueba de dureza Dispositivo de impacto
D D+15 C DL
Acero y fundicion de acero
Rockwell
HRC 20.0~68.4 19.3~67.9 20.0~69.5 20.6~68.2
HRB 38.4~99.8     37.0~99.9
HRA
Brinell HB 81~654 80~638 80~683 81~646
Vickers HV 81~955 80~937 80~996 80~950
Shore HS 32.5~99.5 33.3~99.3 31.8~102.1 30.6~96.8
Acero para herramientas de trabajo en frío
Rockwell HRC 20.4~67.1 19.8~68.2 20.7~68.2
Vickers HV 80~898 80~935 100~941
Acero inoxidable
Rockwell HRB 46.5~101.7
Brinell HB 85~655
Vickers HV 85~802
Fundición gris


Rockwell HRC
Brinell HB 93~334
Vickers HV
Fundición de hierro nodular
Rockwell HRC
Brinell HB 131~387
Vickers HV
Aleaciones de aluminio fundido
Brinell HB 19~164   23~210
Rockwell HRB 23.8~84.6   22.7~85.0
Latón (aleación cobre-zinc)
Brinell HB 40~173
Rockwell HRB 13.5~95.3
Bronce (aleación cobre-aluminio/cobre-estaño)
Brinell HB 60~290
Aleaciones de cobre forjado
Brinell HB 45~315

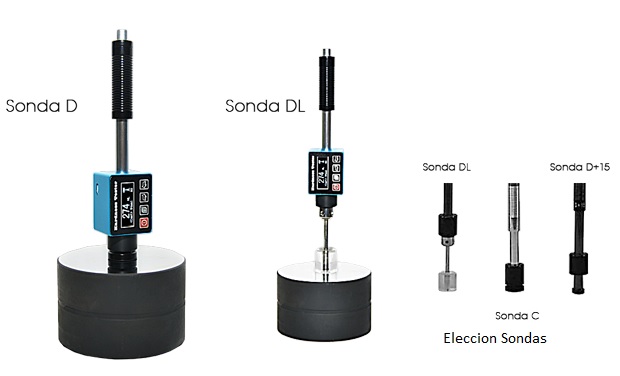

INFORMACION Y APLICACIONES EN DISPOSITIVOS DE IMPACTO

Tipos de dispositivo de impacto
D/DC/ DL D+15 C
Energía de Imacto
Impacto en masa del cuerpo
11mJ
5.5g/7.2g
11mJ
7.8g
2.7mJ
3.0g
Prueba en dureza de punta
Diametro de prueba en punta
Material en prueba de punta
1600HV
3 mm
Carburo de tungsteno
1600HV
3 mm
Carburo de tungsteno
1600HV
3 mm
Carburo de tungsteno
Diámetro de impacto en dispositivo
Longitud de impacto en dispositivo
Masa de impacto en dispositivo
20mm
86(147)/ 75mm
50g
20mm
162mm
80g
20mm
141mm
75g
Muestra de dureza máxima 940HV/950HV 940HV 1000HV
Rugosidad media de la muestra de superficie Ra: 1.6μm 1.6μm 0.4μm
Peso minimo de la muestra:
Medición directa
Necesita ayuda con firmeza
Necesitas acoplando herméticamente

>5kg
2~5kg
0.05~2kg

>5kg
2~5kg
0.05~2kg

>1.5kg
0.5~1.5kg
0.02~0.5kg
Espesor minimo de la muestra
Acoplado hermético
Mínimo espesor de la capa para endurecer la superficie

5mm

≥0.8mm

5mm

≥0.8mm

1mm

≥0.2mm
Tamaño de indentación en punta
Dureza
300HV
Diámetro de indentación
0.54mm 0.54mm 0.38mm
Profundidad de la indentación
24μm 24μm 12μm
Dureza
600HV
Diámetro de indentación
0.54mm 0.54mm 0.32mm
Profundidad de la indentación
17μm 17μm 8μm
